製品について

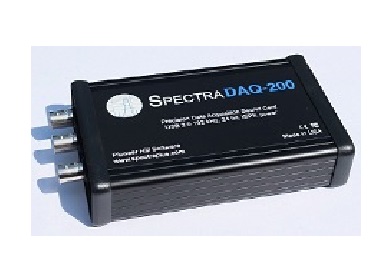

高品位型データデバイスの2chAD変換器です。
SpectraDAQ-200は最新のAD/DAコンバータの搭載ににより極めて優れたダイナミックレンジと歪特性を実現しています。
SpectraPLUSのインターフェースデバイスとして最適化され、感度数値入力方式による容易なキャリブレーション操作、及びマイクロホンや加速度ピックアップなどのIEPEパワー供給を可能にしました。また、専用制御アプリにより、一般のレコーダ/計測アプリケーションプログラムをご使用頂けます。USBケーブルの簡単接続でバスパワー対応です。
- 特徴
- 仕様
- その他資料
- ダウンロード
・音、振動データをリアルタイムにAD変換
・2チャンネル、24bit、192kHzのサンプリングにより超音波測定
から振動測定まで使用可能
・USBバスパワー：コンパクト設計で屋外での利用に最適
・USBインターフェース：PCと接続し、データ管理や
分析が可能
・自動車、建築用機械、各種検査などの分析用途に最適
・プリアンプ内蔵型IEPEタイプのセンサと直結が可能
・Windows対応
・音、振動データをリアルタイムにAD変換
・2チャンネル、24bit、192kHzのサンプリングにより超音波測定
から振動測定まで使用可能
・USBバスパワー：コンパクト設計で屋外での利用に最適
・USBインターフェース：PCと接続し、データ管理や
分析が可能
・自動車、建築用機械、各種検査などの分析用途に最適
・プリアンプ内蔵型IEPEタイプのセンサと直結が可能
・Windows対応

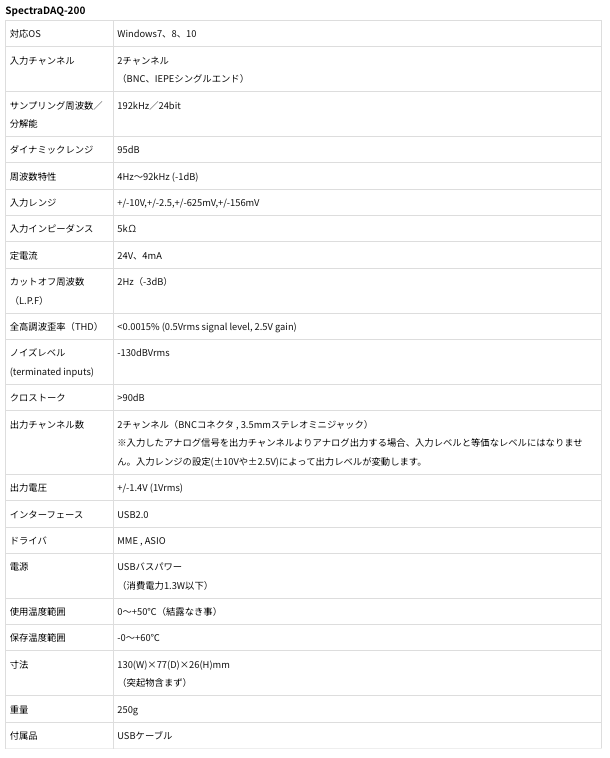

SpectraDAQ-200
| 対応OS | Windows7、8、10 |
| 入力チャンネル | 2チャンネル （BNC、IEPEシングルエンド） |
| サンプリング周波数／分解能 | 192kHz／24bit |
| ダイナミックレンジ | 95dB |
| 周波数特性 | 4Hz～92kHz (-1dB) |
| 入力レンジ | +/-10V,+/-2.5,+/-625mV,+/-156mV |
| 入力インピーダンス | 5kΩ |
| 定電流 | 24V、4mA |
| カットオフ周波数（L.P.F） | 2Hz（-3dB） |
| 全高調波歪率（THD） | <0.0015% (0.5Vrms signal level, 2.5V gain) |
| ノイズレベル (terminated inputs) | -130dBVrms |
| クロストーク | >90dB |
| 出力チャンネル数 | 2チャンネル（BNCコネクタ , 3.5mmステレオミニジャック） ※入力したアナログ信号を出力チャンネルよりアナログ出力する場合、入力レベルと等価なレベルにはなりません。入力レンジの設定(±10Vや±2.5V)によって出力レベルが変動します。 |
| 出力電圧 | +/-1.4V (1Vrms) |
| インターフェース | USB2.0 |
| ドライバ | MME , ASIO |
| 電源 | USBバスパワー （消費電力1.3W以下） |
| 使用温度範囲 | 0～+50℃（結露なき事） |
| 保存温度範囲 | -0～+60℃ |
| 寸法 | 130(W)×77(D)×26(H)mm （突起物含まず） |
| 重量 | 250g |
| 付属品 | USBケーブル |
Noise Floor
Low Frequency Response
THD
