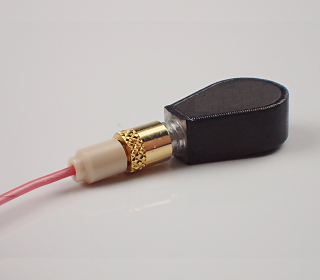

【超小型】 プリアンプ内蔵型 加速度ピックアップ
TYPE7802
84,000円（税込：92,400円）
【オプション】
ケーブル3m
（出力側：ミニチュアコネクタ）
14,000円（税込：15,400円）
製品について
スマートフォンや小型機器の評価に最適
スマートフォンなどの小型機器や基板の製品評価に、振動試験や落下試験があります。TYPE7802は小型(Φ6.4mm×3.6mm(H))、軽量(約0.6g)の為、このような試験において求められている加速度ピックアップです。
プリアンプ内蔵型である為チャージアンプを必要とせず、IEPEパワー供給が可能なAD変換器に直接接続頂けます。
- 特徴
- 仕様
- 外観図
- システム構成例
・小型(Φ6.4mm×3.6mm(H))、軽量(約0.6g)
・プリアンプ内蔵型IEPEタイプ
・小型(Φ6.4mm×3.6mm(H))、軽量(約0.6g)
・プリアンプ内蔵型IEPEタイプ
| 特長 | 超小型 プリアンプ内蔵型 |
| 構造 | シェア型 |
| 感度 | 1.0mV/m/s² |
| 周波数範囲 | 1～10,000Hz(±1dB) |
| 1～13,000Hz(±3dB) | |
| 共振周波数 | 50kHz以上 |
| 最大使用加速度 | 5,000m/s² |
| 最大横感度 | 5%以下 |
| 耐衝撃性 | 30,000m/s²以上 |
| 使用温度範囲 | -54～＋80℃(定電流2～10mA) |
| -54～＋120℃(定電流2～5mA) | |
| 供給電源電圧 | DC 21～30V |
| 定電流 | 2～10mA |
| 出力インピーダンス | 60Ω以下 |
| 出力DC電圧 | 11V±2 |
| コネクタ | CZ694 |
| ケーブル(オプション) | 専用ケーブル3m (センサ側：CZ694、出力側：ミニチュアコネクタ) |
| ケース材質 | アルミニウム(黒アルマイト処理) |
| 外形・寸法（コネクタ除く） | Φ6.4mm×3.6mm(H) |
| 質量 | 約0.6g |
| 取付方法 | 接着 |

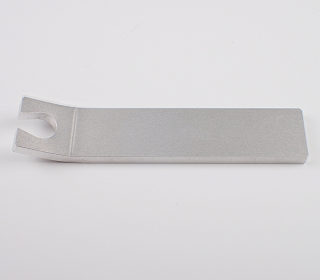

| 付属品 | 取外し治具 |
| 特長 | 超小型 プリアンプ内蔵型 |
| 構造 | シェア型 |
| 感度 | 1.0mV/m/s² |
| 周波数範囲 | 1～10,000Hz(±1dB) |
| 1～13,000Hz(±3dB) | |
| 共振周波数 | 50kHz以上 |
| 最大使用加速度 | 5,000m/s² |
| 最大横感度 | 5%以下 |
| 耐衝撃性 | 30,000m/s²以上 |
| 使用温度範囲 | -54～＋80℃(定電流2～10mA) |
| -54～＋120℃(定電流2～5mA) | |
| 供給電源電圧 | DC 21～30V |
| 定電流 | 2～10mA |
| 出力インピーダンス | 60Ω以下 |
| 出力DC電圧 | 11V±2 |
| コネクタ | CZ694 |
| ケーブル(オプション) | 専用ケーブル3m (センサ側：CZ694、出力側：ミニチュアコネクタ) |
| ケース材質 | アルミニウム(黒アルマイト処理) |
| 外形・寸法（コネクタ除く） | Φ6.4mm×3.6mm(H) |
| 質量 | 約0.6g |
| 取付方法 | 接着 |
| 付属品 | 取外し治具 |
 |
|
 |
|
