きんりんくん （工事現場・敷地境界用 騒音・振動モニター）
税込：1,320,000円
※計測器、表示器付
※運搬、取付・調整別途
※通信仕様はオプションにて承ります
製品について
工事現場における騒音、振動の"見張り係"と"広報係"の1台2役

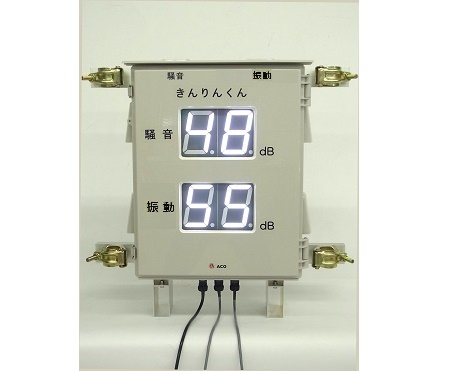

本体と表示部をワンボックスにまとめました。
設置もより簡単になりました。本体と表示部をワンボックスにまとめた自動計測装置です。
表示部は高輝度白色LEDを採用、抜群の視認性を確保しています。ケーブルの接続も設置もより簡単になりました。
全天候スクリーンは防水仕様となっていますので、屋外での常時計測が可能です。
建設作業等に伴い発生する騒音・振動のモニタリングや、道路交通騒音や、鉄道騒音の中・長期的なモニタリングにも威力を発揮します。
- 詳細
- 仕様
- 事例紹介
- 設置方法
- 構成
- その他資料
● 騒音測定
| 全天候スクリーン（1/2ECMマイクロホン）を設置し、騒音の自動計測を行います。 誰にでもできる簡単操作、電源を入れるだけで計測を開始します。 測定範囲は、30dB～100ｄＢです。 測定周波数範囲は、20Ｈｚ～8kＨｚです。（計量法 普通騒音計 ＪＩＳ C 1509-1の規格に準拠） 騒音レベルの瞬時値をLED表示器に表示します。 |
● 振動測定
| 振動測定を行う地盤に、振動ピックアップ（振動センサー）を設置し、公害振動の自動計測を行います。 測定範囲は、30ｄＢ～90ｄＢです。 測定周波数範囲は、1Hz～80Hzです。（計量法 ＪＩＳ C 1510-1995） 振動レベルの瞬時値をLED表示器に表示します。 |
● 騒音測定
| 全天候スクリーン（1/2ECMマイクロホン）を設置し、騒音の自動計測を行います。 誰にでもできる簡単操作、電源を入れるだけで計測を開始します。 測定範囲は、30dB～100ｄＢです。 測定周波数範囲は、20Ｈｚ～8kＨｚです。（計量法 普通騒音計 ＪＩＳ C 1509-1の規格に準拠） 騒音レベルの瞬時値をLED表示器に表示します。 |
● 振動測定
| 振動測定を行う地盤に、振動ピックアップ（振動センサー）を設置し、公害振動の自動計測を行います。 測定範囲は、30ｄＢ～90ｄＢです。 測定周波数範囲は、1Hz～80Hzです。（計量法 ＪＩＳ C 1510-1995） 振動レベルの瞬時値をLED表示器に表示します。 |
| 測定範囲 | 騒音 | 30～100dB（検定付） |
| 振動 | 30～90dB（検定付） | |
| 測定項目 | 騒音 | LAeq、LAmax、LA05 |
| 振動 | Leq、Lmax、Lmin、 LX |
|
| 記録 | 10分毎の騒音・振動演算値を1枚のSDカードに記録（連続記録可能日数31日） アプリケーションソフトでデータ表示、印刷が可能 |
|
| LED | 表示 | 騒音レベル、振動レベルの各瞬時値レベル |
| 表示範囲 | 30～90dB | |
| 警報 | 設定値以上にて警告灯点滅 | |
| 使用温度湿度範囲 | 0～+45℃ 90％以下(結露無きこと） 収納ボックス内部の温度湿度範囲 |
|
| 電源 | AC100V 50/60Hz ±10% | |
| 測定範囲 | 騒音 | 30～100dB（検定付） |
| 振動 | 30～90dB（検定付） | |
| 測定項目 | 騒音 | LAeq、LAmax、LA05 |
| 振動 | Leq、Lmax、Lmin、 LX |
|
| 記録 | 10分毎の騒音・振動演算値を1枚のSDカードに記録（連続記録可能日数31日） アプリケーションソフトでデータ表示、印刷が可能 |
|
| LED | 表示 | 騒音レベル、振動レベルの各瞬時値レベル |
| 表示範囲 | 30～90dB | |
| 警報 | 設定値以上にて警告灯点滅 | |
| 使用温度湿度範囲 | 0～+45℃ 90％以下(結露無きこと） 収納ボックス内部の温度湿度範囲 |
|
| 電源 | AC100V 50/60Hz ±10% | |
●発生する騒音と振動を自動監視することができます。
・発生する騒音と振動を、リアルタイムに公表することができます。
・ 騒音計及び振動レベル計で測定し各SDデータロガーに記録されたデータは、エクセルや騒音・振動用管理ソフトでグラフ表示・リスト表示・印刷する事が可能です。
建設作業所等の周囲（近隣）の環境保全と共に、建設作業員の労働環境の管理、保全に活躍します。
●発生する騒音と振動を自動監視することができます。
・発生する騒音と振動を、リアルタイムに公表することができます。
・ 騒音計及び振動レベル計で測定し各SDデータロガーに記録されたデータは、エクセルや騒音・振動用管理ソフトでグラフ表示・リスト表示・印刷する事が可能です。
建設作業所等の周囲（近隣）の環境保全と共に、建設作業員の労働環境の管理、保全に活躍します。

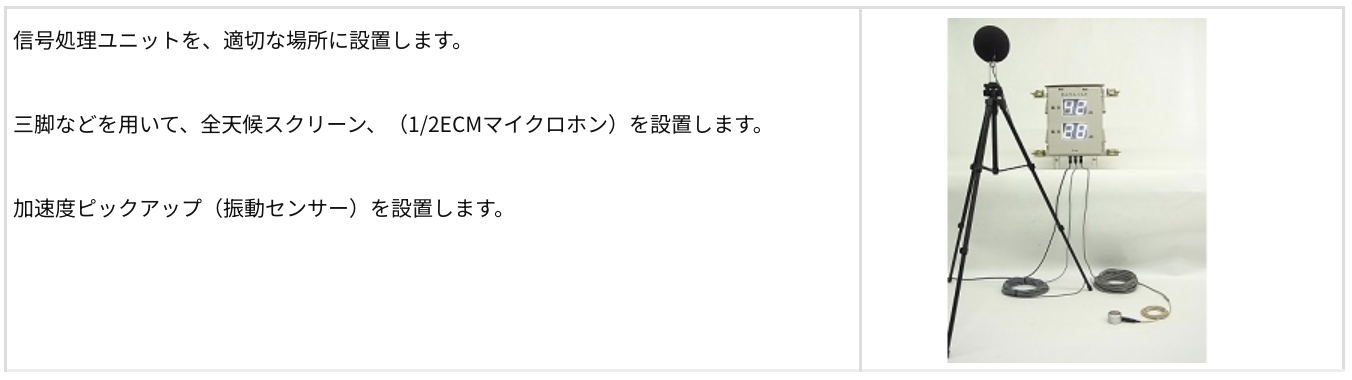

| 信号処理ユニットを、適切な場所に設置します。 三脚などを用いて、全天候スクリーン、（1/2ECMマイクロホン）を設置します。 加速度ピックアップ（振動センサー）を設置します。 |  |

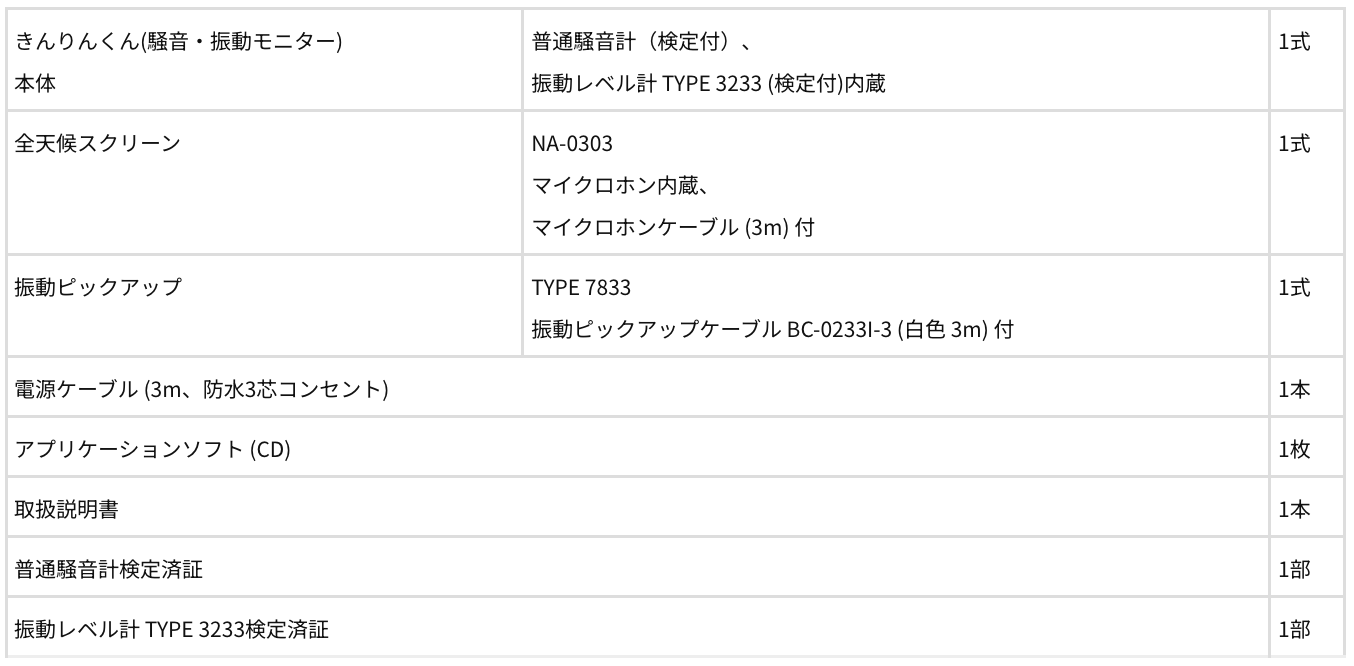

| きんりんくん(騒音・振動モニター) 本体 | 普通騒音計（検定付）、 振動レベル計 TYPE 3233 (検定付)内蔵 | 1式 |
| 全天候スクリーン | NA-0303 マイクロホン内蔵、 マイクロホンケーブル (3m) 付 | 1式 |
| 振動ピックアップ | TYPE 7833 振動ピックアップケーブル BC-0233I-3 (白色 3m) 付 | 1式 |
| 電源ケーブル (3m、防水3芯コンセント) | 1本 | |
| アプリケーションソフト (CD) | 1枚 | |
| 取扱説明書 | 1本 | |
| 普通騒音計検定済証 | 1部 | |
| 振動レベル計 TYPE 3233検定済証 | 1部 | |
構成例
外観図
PC画面表示例
オプション通信仕様イメージ
