騒音・低周波音圧モニター きんりんくんA は特に風力発電施設の広報係として、騒音(周波数重み付け特性：A 特性)・低周波音圧値(周波数重み付け特性：G 特性)のリアルタイム表示、警告灯、記録装置などを装備し、計測に要する人件費を大幅に削減します。風力タービンから発生する騒音問題を検証し、記録データから出力エネルギー等の運転データへの活用、また地域や周辺住民との問題解決へ活用頂けます。
本体と表示部をワンボックスにまとめた自動計測装置です。
表示部は高輝度白色LEDを採用、抜群の視認性を確保しています。ケーブルの接続も設置もより簡単になりました。
全天候スクリーンは防水仕様となっていますので、屋外での常時計測が可能です。
騒音レベルと低周波音圧レベルは、自動的にSDカードに記録されます。パソコン上で、テキストやCSVで表示が行え、グラフ化等編集にも便利です。
- 詳細
- 仕様
- 設置方法
- 構成
- その他資料
● 騒音測定
| 全天候スクリーン（1/2ECMマイクロホン）を三脚に設置し、騒音の自動計測を行います。 誰にでもできる簡単操作 電源を入れるだけで計測を開始します。 測定範囲は、30dB～100dBです。 測定周波数範囲は、20Ｈｚ～8kＨｚです。（計量法 普通騒音計 ＪＩＳ C 1509-1の規格に準拠） 騒音レベルの瞬時値をLED表示器に表示します。 |
● 低周波音測定
| 低周波音測定用の全天候ウインドスクリーンを地盤に設置し、低周波音の自動計測を行います。 測定範囲は、40ｄＢ～100ｄＢです。 測定周波数範囲は、1Hz～500Hzです。（ＪＩＳ C 1514：2002 クラス1、ISO7196：1995） 低周波音圧レベルの瞬時値をLED表示器に表示します。 |
● 騒音測定
| 全天候スクリーン（1/2ECMマイクロホン）を三脚に設置し、騒音の自動計測を行います。 誰にでもできる簡単操作 電源を入れるだけで計測を開始します。 測定範囲は、30dB～100dBです。 測定周波数範囲は、20Ｈｚ～8kＨｚです。（計量法 普通騒音計 ＪＩＳ C 1509-1の規格に準拠） 騒音レベルの瞬時値をLED表示器に表示します。 |
● 低周波音測定
| 低周波音測定用の全天候ウインドスクリーンを地盤に設置し、低周波音の自動計測を行います。 測定範囲は、40ｄＢ～100ｄＢです。 測定周波数範囲は、1Hz～500Hzです。（ＪＩＳ C 1514：2002 クラス1、ISO7196：1995） 低周波音圧レベルの瞬時値をLED表示器に表示します。 |

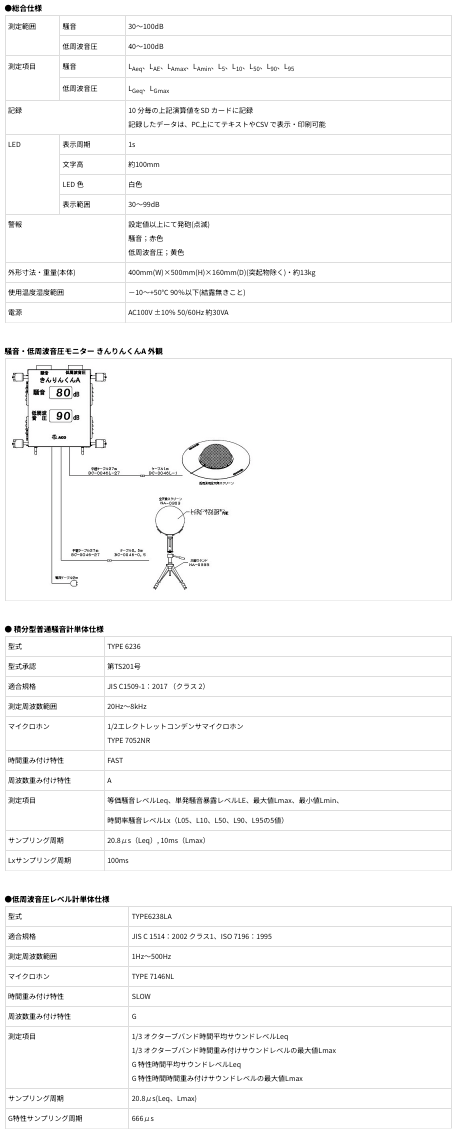

●総合仕様
| 測定範囲 | 騒音 | 30～100dB |
| 低周波音圧 | 40～100dB | |
| 測定項目 | 騒音 | LAeq、LAE、LAmax、LAmin、L5、L10、L50、L90、L95 |
| 低周波音圧 | LGeq、LGmax | |
| 記録 | 10 分毎の上記演算値をSD カードに記録 記録したデータは、PC上にてテキストやCSV で表示・印刷可能 |
|
| LED | 表示周期 | 1s |
| 文字高 | 約100mm | |
| LED 色 | 白色 | |
| 表示範囲 | 30～99dB | |
| 警報 | 設定値以上にて発砲(点滅) 騒音；赤色 低周波音圧；黄色 |
|
| 外形寸法・重量(本体) | 400mm(W)×500mm(H)×160mm(D)(突起物除く)・約13kg | |
| 使用温度湿度範囲 | －10～+50℃ 90％以下(結露無きこと) | |
| 電源 | AC100V ±10％ 50/60Hz 約30VA | |
騒音・低周波音圧モニター きんりんくんA 外観
 |
● 積分型普通騒音計単体仕様
| 型式 | TYPE 6236 |
| 型式承認 | 第TS201号 |
| 適合規格 | JIS C1509-1：2017 （クラス 2） |
| 測定周波数範囲 | 20Hz～8kHz |
| マイクロホン | 1/2エレクトレットコンデンサマイクロホン TYPE 7052NR |
| 時間重み付け特性 | FAST |
| 周波数重み付け特性 | A |
| 測定項目 | 等価騒音レベルLeq、単発騒音暴露レベルLE、最大値Lmax、最小値Lmin、 |
| 時間率騒音レベルLx（L05、L10、L50、L90、L95の5値） | |
| サンプリング周期 | 20.8μs（Leq）, 10ms（Lmax） |
| Lxサンプリング周期 | 100ms |
●低周波音圧レベル計単体仕様
| 型式 | TYPE6238LA |
| 適合規格 | JIS C 1514：2002 クラス1、ISO 7196：1995 |
| 測定周波数範囲 | 1Hz～500Hz |
| マイクロホン | TYPE 7146NL |
| 時間重み付け特性 | SLOW |
| 周波数重み付け特性 | G |
| 測定項目 | 1/3 オクターブバンド時間平均サウンドレベルLeq 1/3 オクターブバンド時間重み付けサウンドレベルの最大値Lmax G 特性時間平均サウンドレベルLeq G 特性時間時間重み付けサウンドレベルの最大値Lmax |
| サンプリング周期 | 20.8μs(Leq、Lmax) |
| G特性サンプリング周期 | 666μs |

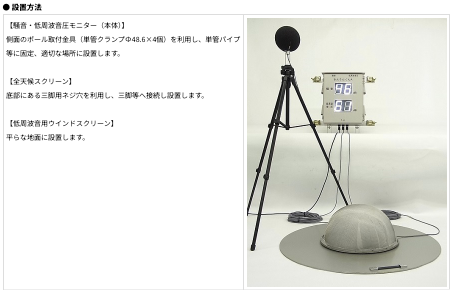

● 設置方法
| 【騒音・低周波音圧モニター（本体）】 側面のポール取付金具（単管クランプΦ48.6×4個）を利用し、単管パイプ等に固定、適切な場所に設置します。 【全天候スクリーン】 底部にある三脚用ネジ穴を利用し、三脚等へ接続し設置します。 【低周波音用ウインドスクリーン】 平らな地面に設置します。 |  |

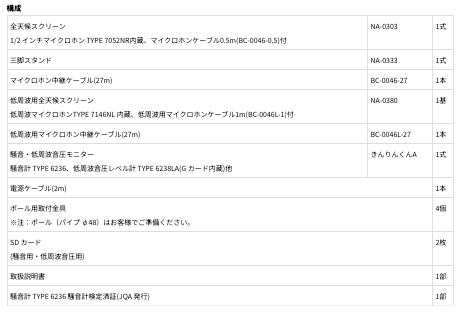

構成
| 全天候スクリーン 1/2 インチマイクロホン TYPE 7052NR内蔵、マイクロホンケーブル0.5m(BC-0046-0.5)付 | NA-0303 | 1式 |
| 三脚スタンド | NA-0333 | 1式 |
| マイクロホン中継ケーブル(27m) | BC-0046-27 | 1本 |
| 低周波用全天候スクリーン 低周波マイクロホンTYPE 7146NL 内蔵、低周波用マイクロホンケーブル1m(BC-0046L-1)付 | NA-0380 | 1基 |
| 低周波用マイクロホン中継ケーブル(27m) | BC-0046L-27 | 1本 |
| 騒音・低周波音圧モニター 騒音計 TYPE 6236、低周波音圧レベル計 TYPE 6238LA(G カード内蔵)他 | きんりんくんA | 1式 |
| 電源ケーブル(2m) | 1本 | |
| ポール用取付金具 ※注：ポール（パイプ φ48）はお客様でご準備ください。 | 4個 | |
| SD カード (騒音用・低周波音圧用) | 2枚 | |
| 取扱説明書 | 1部 | |
| 騒音計 TYPE 6236 騒音計検定済証(JQA 発行) | 1部 | |
構成図
外観図
SDカード内データ例
