製品について
製造ラインにおける音の製品検査はまわりの騒音に影響されるため、防音箱や無響箱を利用して製品検査を行うことが一般的です。本システムではプリアンプ一体型マイクロホンにより測定対象音だけを透過しやすくし、PC上で任意に周波数の設定を行うことで測定精度を高め、防音箱や無響箱を必要とせず異常音の合否判定が行えます。またリアルタイムでのデータ収集に優れ、PLC等の制御装置と組み合わせることで、検査ラインシステムへの導入も可能です。
- 特長
- 事例紹介
- 仕様
- システム構成例
- その他資料
・スぺクトラムをトレランスバンドに対して比較
・各周波数バンドにおいて値が外れていないか可視化

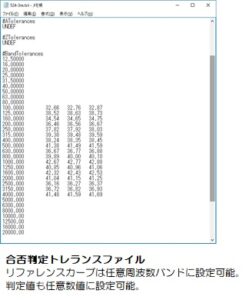

・合否判定を含むリファレンスカーブに対する比較測定

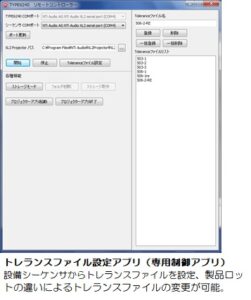

・専用制御アプリにより、製品ロットの違いによるトレランスファイルの変更を設備シーケンサからのコマンドにより変更可能

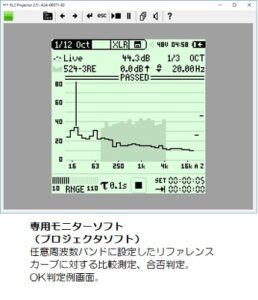

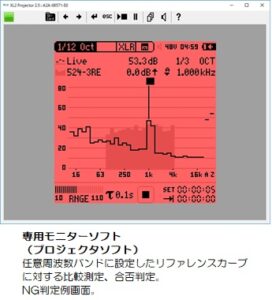

・専用モニターソフト（プロジェクタソフト）では、合否判定判定結果を画面の赤色点灯で表示、リアルタイムに合否判定の識別が可能
・スぺクトラムをトレランスバンドに対して比較
・各周波数バンドにおいて値が外れていないか可視化
・合否判定を含むリファレンスカーブに対する比較測定
・専用制御アプリにより、製品ロットの違いによるトレランスファイルの変更を設備シーケンサからのコマンドにより変更可能
・専用モニターソフト（プロジェクタソフト）では、合否判定判定結果を画面の赤色点灯で表示、リアルタイムに合否判定の識別が可能
・駆動機構のモーター作動音検査
・ポンプ、バルブの作動音検査
・製造ラインの状態監視・設備モニタリング
・駆動機構のモーター作動音検査
・ポンプ、バルブの作動音検査
・製造ラインの状態監視・設備モニタリング
| 測定レベル | 28dB～130dB（A特性） |
| 周波数範囲 | 50Hz～18kHz |
| 測定周波数範囲 | 50Hz～18kHz |
| 最大音圧レベル | 130dB |
| 自己雑音レベル | 20dB(A) |
| 供給電源電圧 | AC100V～AC240V |
| 通信インターフェース | RS-232C（設備シーケンサ接続用） |
| 本体ファームウエア | スペクトルリミット リモートコントロール オートパワーオン オートセーブ |
| 使用温度・湿度範囲 | －10℃～＋50℃・90%以下(結露なき事) |
| 保存温度・湿度範囲 | 常温、40％以下 |
| 外形・寸法 （合否判定システム本体） | 120mm(W)×230mm(D)×82mm(H) |
| 重量 | 約900g |
| 測定レベル | 28dB～130dB（A特性） |
| 周波数範囲 | 50Hz～18kHz |
| 測定周波数範囲 | 50Hz～18kHz |
| 最大音圧レベル | 130dB |
| 自己雑音レベル | 20dB(A) |
| 供給電源電圧 | AC100V～AC240V |
| 通信インターフェース | RS-232C（設備シーケンサ接続用） |
| 本体ファームウエア | スペクトルリミット リモートコントロール オートパワーオン オートセーブ |
| 使用温度・湿度範囲 | －10℃～＋50℃・90%以下(結露なき事) |
| 保存温度・湿度範囲 | 常温、40％以下 |
| 外形・寸法 （合否判定システム本体） | 120mm(W)×230mm(D)×82mm(H) |
| 重量 | 約900g |
 |
|
