振動レベル計 TYPE3233
- 【価格】
300,000円（330,000円）
TYPE 3233は、計量法 JIS C 1510-1955 に適合。小型軽量であるため、あらゆる測定現場で機動力を発揮します。振動ピックアップTYPE7833と組み合わせることにより、地盤や床、座席などの振動レベルと振動加速度レベルをX,Y,Z 3方向同時に測定できます。
測定･演算項目は、感覚特性を加味した振動レベルＬｖ、物理量の振動加速度レベルLvaのパワー平均Leq、最大値Lmax、最小値Lmin、時間率レベルLxで、液晶画面にデジタル表示します。
3方向独立の出力端子により、外部レベルレコーダーに同時記録させることができます。更に、I/O端子（RS-232Cインターフェース）を使った周辺機器とのシステムアップによりデータ処理が簡単になりました。
● 仕様
| 型式承認 | 第TW162号 | |
| 適合規格 | 計量法 JIS C 1510 : 1995 JIS C 1517 : 2014 |
|
| 形式 | TYPE 3233 | |
| 測定機能 | 振動レベル：Lv 振動加速度レベル：Lva パワー平均：Leq 最大値：Lmax 最小値：Lmin 時間率レベル：Lx（任意選択の5値） 測定時間：1s,3s,5s,10s,1min,5min,10min,15min,30min,1h,8h,24h 手動（最長測定時間：199時間59分59秒） |
|
| 測定レベル | 25～120dB | |
| 自己雑音レベル | 17dB以下 | |
| リニアリティレンジ | 75dB | |
| レベルレンジ切り替え | 20dBステップ2段切り替え 30～90dB 50～110dB |
|
| 周波数範囲 | 1～80Hz | |

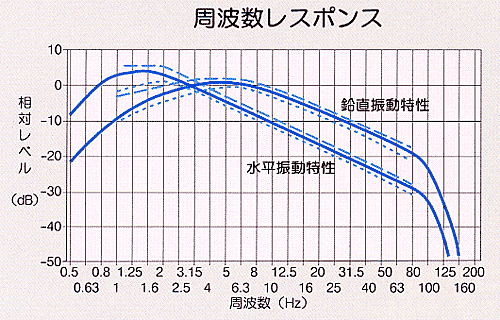

| 周波数補正回路 | 鉛直特性、水平特性及び平坦特性 | |
| 実効値検出回路 | 真の実効値検出回路（デジタル演算方式） | |
| 動特性 | 0.63s | |
| 校正 | 内蔵発振器（31.5Hzの正弦波）による電気的校正 | |
| サンプリング周期 | 2ms (Leq) 64ms (Lmax,Lmin,Lx) |
|
| 演算 | パワー平均 (Leq) 測定時間内の2乗平均を3方向同時に演算 時間率レベル (Lx) L5,L10,L50,L90,L95を累積度数分布より3方向同時演算 最大、最小値 (Lmax,Lmin) 測定時間内の最大、最小値を3方向同時検出 |
|
| ポーズ機能 | 演算測定中に一時停止、一時停止解除が可能 | |
| 表示器 | バックライト付液晶表示器(128×64ドット) デジタル表示・・・数値表示：4桁表示 表示周期：1s バー表示・・・表示周期： 64ms 警告表示・・・Over：過負荷 スケール上限より+10dBで表示 Under：過小信号 スケール下限より-0.6dBで表示 電池残量：4段階表示 時計：年、月、日、時、分、秒 |
|
| 出力端子 | 3方向独立出力 AC出力･･･出力電圧：316mVrms（フルスケール） 出力抵抗：600Ω 過負荷抵抗：100kΩ以上 DC出力･･･出力電圧：2.5V（フルスケール）、0.25V/10dB 出力抵抗：50Ω 負荷抵抗：10kΩ以上 |
|
| I/O端子 | コンピュータによる振動計の制御とデータ出力 （プリンタへの直接出力） インターフェース：RS-232C（非同期） |
|
| 電源 | 単3乾電池4本又はACアダプター 電池寿命：アルカリ乾電池 約20時間 マンガン乾電池 約10時間 バックライト点灯時の電池寿命は約1/3 |
|
| 防水性 | IPX7（振動ピックアップ） | |
| 使用温度範囲 | -10～+50℃ 30%～90%RH（結露しないこと） | |
| 寸法 | 85(W)×220(H)×46(D)mm | |
| 重量 | 約380g(電池を含む) | |
| 構成 | 本体 TYPE 3233 振動ピックアップ TYPE 7833（3方向） ケーブル 3m BC-0233 BNCピンコード BC-0071 単3乾電池 収納ケース |
|
 |  |
|
● オプション
| 出力ケーブル 1.5m BC-0073 |
 |
 |
