製品について

IEPE対応プリアンプ一体型マイクロホンは、BNCケーブルでFFTアナライザなどの分析器と直接接続でき、ローコストで高精度な計測を可能にしました。
360℃の高温下での強制エージングにより長期安定性を実現、100℃を超える環境下でも使用可能です。
コンデンサマイクロホンは、広い周波数帯域にわたって音圧レベルを高精度で測定できます。
1、1/2、1/4、1/6、1/8インチの口径や周波数特性などから、用途に適した計測をサポートします。
これら計測用マイクロホンの口径や電気音響的特性は、国際規格 IEC 61094-4:1995に適合しています。
また、普通騒音計/精密騒音計などの測定システムに重要な規格である、IEC 61672で要求されるマイクロホンの規格にも適合しています。
TYPE1はIEC 61672 Class1、TYPE2はIEC 61672 Class2に適合していることを示しています。

製品仕様

● 特長

広い周波数範囲
低周波から超音波広帯域(1Hz~200kHz)まで広範囲の測定が可能です。

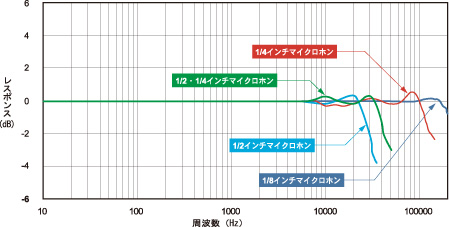

図1
広いダイナミックレンジ
最大音圧170dBまでの高音圧の測定が可能です。
プリアンプ一体型マイクロホン
BNCケーブルを使って、容易に直接分析器と接続することも可能です。
高感度、確かな計測
FFTアナライザなどの分析器に直接接続でき、取り扱いが容易で低い音圧レベルから測定が可能です。

● プリアンプ一体型マイクロホン(バックエレクトレット方式)

型 式TYPE 4156N(TYPE2)TYPE 4157N(TYPE1)TYPE 4158N(TYPE1)TYPE 4160N(TYPE2)TYPE 4170N(TYPE2)
外 観
※画像をクリックすると拡大
用 途音場型音圧型音場型
口 径1/4インチ
開放感度-50dB
(3.2mV/Pa)
-57dB
(1.4mV/Pa)
-48dB
(4.0mV/Pa)
-41dB
(8.9mV/Pa)
音圧感度
(プリアンプ含む)
-53dB±3dB
re 1V/Pa
(2.2mV/Pa)
-59dB±3dB
re 1V/Pa
(1.1mV/Pa)
-50dB±3dB
re 1V/Pa
(3.2mV/Pa)
-44dB±3dB
re 1V/Pa
(6.3mV/Pa)
-43dB+3dB/-0dB
re 1V/Pa
(7.1mV/Pa以上)
偏極電圧0V
周波数範囲20Hz~80kHz20Hz~70kHz20Hz~100kHz
(グリッドなし)
20Hz~20kHz
最大音圧レベル155dB161dB152dB151dB
自己雑音レベル42dB(A)48dB(A)38dB(A)33dB(A)29dB(A)
温度係数0.02dB/℃以下0.009dB/℃以下0.02dB/℃以下
供給電源電圧DC15~28V
定電流0.5~4mA
出力インピーダンス約100Ω
コネクタSMBコネクタ
TEDS対応/非対応非対応
使用温度・湿度範囲-10℃~+50℃・90%以下(結露なきこと)
保存温度・湿度範囲常温(40%以下)
ケーブルSMB-BNCケーブル(3m)
外形・寸法Φ7×50Φ7×27
重量6g10g
(ケーブル含む)
型 式TYPE 4152N(TYPE2)TYPE 4152NX(TYPE2)TYPE 4153N(TYPE2)TYPE 7146(TYPE1)TYPE 7146X(TYPE1)TYPE 7147A(TYPE1)
外 観
※画像をクリックすると拡大表示します
用 途音場型音圧型音場型拡散型
口 径1/2インチ
開放感度-32dB
(25.1mV/Pa)
-26dB
(50.0mV/Pa)
-32dB
(25.1mV/Pa)
-26dB
(50.0mV/Pa)
-20dB
(100.0mV/Pa)
-26dB
(50.0mV/Pa)
音圧感度
(プリアンプ含む)
-33dB±2dB
re 1V/Pa
(22.4mV/Pa)
-27dB±2dB
re 1V/Pa
(44.7mV/Pa)
-33dB±2dB
re 1V/Pa
(22.4mV/Pa)
-27dB±2dB
re 1V/Pa
(44.7mV/Pa)
-21dB±1dB
re 1V/Pa
(89.1mV/Pa)
-27dB±2dB
re 1V/Pa
(44.7mV/Pa)
偏極電圧0V
周波数範囲20Hz~20kHz20Hz~10kHz20Hz~20kHz20Hz~10kHz
最大音圧レベル140dB130dB140dB135dB120dB135dB
自己雑音レベル18dB(A)15dB(A)18dB(A)17dB(A)12dB(A)17dB(A)
温度係数0.01dB/℃以下0.009dB/℃以下
供給電源電圧DC15~28V
定電流0.5~4mA
出力インピーダンス約100Ω
コネクタBNCコネクタ
TEDS対応/非対応非対応対応/非対応非対応対応/非対応
使用温度・湿度範囲-10℃~+50℃・90%以下(結露なきこと)
保存温度・湿度範囲常温(40%以下)
ケーブルBNCケーブル(3m)
外形・寸法Φ13.2×74Φ13.2×77.6
重量41g
型 式TYPE 7152N(TYPE1)TYPE 7312(TYPE1)TYPE 7313(TYPE1)
外 観
※画像をクリックすると拡大表示します
用 途音場型音場型音圧型
口 径1/2インチ1/2インチ
開放感度-30dB
(31.6mV/Pa)
-36dB
(15.8mV/Pa)
-38dB
(12.5mV/Pa)
音圧感度
(プリアンプ含む)
-31dB±1dB
re 1V/Pa
(28.1mV/Pa)
-37dB±2dB
re 1V/Pa
(14.1mV/Pa)
-39dB±2dB
re 1V/Pa
(11.2mV/Pa)
偏極電圧0V0V
周波数範囲20Hz~20kHz(±2dB)20Hz~40kHz20Hz~20kHz
最大音圧レベル140dB140dB
自己雑音レベル20dB(A)20dB(A)
温度係数0.009dB/℃以下0.01dB/℃以下
供給電源電圧DC15~28VDC15~28V
定電流0.5~4mA0.5~4mA
出力インピーダンス約100Ω約100Ω
コネクタBNCコネクタBNCコネクタ
TEDS対応/非対応
使用温度・湿度範囲-10℃~+50℃・90%以下(結露なきこと)-10℃~+50℃・90%以下(結露なきこと)
保存温度・湿度範囲常温(40%以下)常温(40%以下)
ケーブルBNCケーブル(3m)BNCケーブル(3m)
外形・寸法Φ13.2×74Φ13.2×74
重量41g41g

● 計測用コンデンサマイクロホン

型 式TYPE 7012(TYPE1)TYPE 7013(TYPE1)TYPE 7016(TYPE1)TYPE 7017(TYPE1)TYPE 7116(TYPE1)TYPE 7118(TYPE1)
外 観
※画像をクリックすると拡大表示します
用 途音場型音圧型音場型音圧型
口 径1/2インチ1/4インチ1/6インチ1/8インチ
開放感度-36dB
(15.8mV/Pa)
-38dB
(12.5mV/Pa)
-49dB
(3.5mV/Pa)
-58dB
(1.3mV/Pa)
-60dB
(1.0mV/Pa)
-65dB
(0.56mV/Pa)
偏極電圧200V
周波数範囲10Hz~40kHz10Hz~20kHz20Hz~100kHz20Hz~70kHz20Hz~140kHz20Hz~200kHz
最大音圧レベル160dB164dB170dB
自己雑音レベル19dB(A)21dB(A)34dB(A)46dB(A)45dB(A)50dB(A)
温度係数0.007dB/℃以下
プリアンプ型式TYPE 4012TYPE 4116
使用温度・湿度範囲-10℃~+50℃・90%以下(結露なきこと)
保存温度・湿度範囲常温(40%以下)
外形・寸法Φ13.2×12.6Φ7×10.5Φ5.5×9Φ3.5×6.65
重量6.0g1.6g0.9g0.3g
外観図
※画像をクリックすると拡大表示します
-----
型 式TYPE 7020(TYPE1)TYPE 7022(TYPE1)TYPE 7023(TYPE1)TYPE 7047A(TYPE1)TYPE 7146NL(TYPE1)
外 観
※画像をクリックすると拡大表示します
用 途音場型音圧型拡張音場型超低周波型
口 径1インチ1/2インチ
開放感度-20dB
(100.0mV/Pa)
-26dB
(50.0mV/Pa)
-28dB
(39.8mV/Pa)
-26dB
(50.0mV/Pa)
偏極電圧200V0V
周波数範囲10Hz~10kHz10Hz~20kHz10Hz~10kHz1Hz~20kHz
最大音圧レベル140dB146dB160dB134dB
自己雑音レベル2dB(A)11dB(A)13dB(A)20dB(A)15dB(A)
温度係数0.007dB/℃以下
プリアンプ型式TYPE 4022
(1インチアダプタ付)
TYPE 4012TYPE 4011
使用温度・湿度範囲-10℃~+50℃・90%以下(結露なきこと)
保存温度・湿度範囲常温(40%以下)
外形・寸法Φ23.77×27.5Φ23.77×19Φ13.2×16.3
重量46.5g27.6g7.4g8.4g
外観図
※画像をクリックすると拡大表示します
-----

● プリアンプ一体型マイクロホン(バックエレクトレット方式)の測定範囲

Electret Condenser Microphonesエレクトレット効果を利用したコンデンサマイクロホン。200Vの成極電圧が不要で、プリアンプや電源回路を簡略化できます。一般的な騒音測定などに適しています。
Free-field Type Electret Condenser Microphones
(自由音場型マイクロホン)
マイクロホンが無い時の0゜方向入射音圧に対し周波数応答が平坦になるように設計されており、主に屋外や無響室などでの測定に適しています。
Pressure Type Electret Condenser Microphones
(音圧型マイクロホン)
マイクロホンが存在する状態で振動膜に加わる音圧そのものに対して周波数応答が平坦になるように設計され、主に物体の表面音圧や地表面音圧、或いはカプラを用いた校正音圧の測定に適しています。
特殊用途
Electret Condenser Microphones
超低周波での音圧測定、超高感度など、測定目的に応じたマイクロホンです。特殊条件下での測定用に、専用設計、制作サービスも行います。

● 計測用コンデンサマイクロホンの測定範囲

Condenser Microphones広い周波数にわたって音圧レベルを高精度で測定できます。1、1/2、1/4、1/6、1/8インチの口径や周波数特性などから用途に適した計測ができます。
Pressure Type Condenser Microphones
(音圧型マイクロホン)
特殊用途
Condenser Microphones
高い温度下での音圧測定、超高感度など、測定目的に応じたマイクロホンです。特殊条件下での測定用に、専用設計、制作サービスも行います。
超低周波仕様マイクロホン TYPE 7146NL
特長
広い周波数範囲

1Hz~20kHz、超低周波から高域まで広範囲の測定が可能です。
プリアンプ一体型【20dBアンプ付】マイクロホン TYPE 4146N20
特長
国内初 低価格で20dBアンプ付きを実現

20Hz~20kHzまでの広い周波数特性をカバーしながらも高い出力感度を提供します。

偏極電圧200V不要
バイアス式のマイクロホンと異なりマイクロホン電源を必要としません。
プリアンプ駆動用の定電流電源だけです。

広い周波数範囲
20Hz~20kHzまでの測定が可能です。

通常のBNCケーブルが使用可能
BNCケーブルを使って容易に直接分析器と接続することも可能です。

● 仕様

用途音場型
口径1/2インチ
開放感度-26dB (50.0mV/Pa)
音圧感度 (プリアンプ含む)-6dB±3dB re 1V/Pa (500.0mV/Pa)
偏極電圧0V
周波数範囲20Hz~20kHz
最大音圧レベル109dB
自己雑音レベル17.8dB(A)
温度係数0.009dB/℃以下
供給電源電圧DC15~28V
定電流0.5~4mA
コネクタBNCコネクタ
TEDS非対応
使用温度・湿度範囲0~+40℃・90%以下(結露なきこと)
保存温度・湿度範囲常温(40%以下)
ケーブルBNCケーブル(3m)
外形・寸法Φ13.2 × 113.3
重量約60g
プリアンプ一体型マイクロホン TYPE 7053N
特長
壁・天井へ対向して取り付け、表面音圧の測定が可能

プリアンプを短くし、小型・軽量化を実現しました。
特殊アダプタによりマイクホルダやスタンドを必要とせず、また埋め込むことなく壁面や天井面へ設置することが可能です。
コネクタ横出し構造によりケーブル配線も容易です。
反射音の影響を抑え、表面音圧の測定に適しています。

・天井取り付け
・壁面取り付け
偏極電圧200V不要
バイアス式のマイクロホンと異なりマイクロホン電源を必要としません。
プリアンプ駆動用の定電流電源だけです。

● 仕様

用途 表面音圧型
口径 1/2インチ
開放感度 -31dB±3dB re 1V/Pa (28.2mV/Pa)
音圧感度
(プリアンプ含む)
 -33dB (22.4mV/Pa)
偏極電圧 0V
周波数範囲 20Hz~10kHz
最大音圧レベル 130dB
自己雑音レベル 21dB(A)
温度係数 0.01dB/℃以下
供給電源電圧 DC15~28V
定電流 0.5~4mA
出力インピーダンス 約100Ω
コネクタ ミニチュアコネクタ (ネジ No.10-32UNF)
使用温度・湿度範囲 -10~+50℃・90%以下(結露なきこと)
保存温度・湿度範囲 常温(40%以下)
ケーブル ミニチュア-BNCケーブル(3m)
外形・寸法 Φ13.2 × 25
重量 約15g
※表面音圧測定  (参考文献)  伊勢史郎, "キルヒホッフ-ヘルムホルツ積分方程式と逆システム理論に基づく音場制御の原理,"  音響学会誌 53, 706-713, 1997
※反射音の影響  (参考文献)  川上 福司(静大工),  "1-12-23 低周波音測定用の防水型風防の開発* -マイクロホンの風切音低減に関する研究(2)-"  日本音響学会 2011年春季研究発表会 講演論文集 参照
耐高温仕様マイクロホン TYPE 7412
特長
耐高温仕様

最大使用温度250℃の計測用コンデンサマイクロホンで、耐熱性が要求される高温環境下で使用が可能です。

● 仕様

用途 音場型
口径 1/2インチ
開放感度 -42dB (7.9mV/Pa)
偏極電圧 50V
周波数範囲 20Hz~20kHz
最大音圧レベル 150dB
自己雑音レベル 42dB(A)
温度係数 0.02dB/℃以下
使用温度・湿度範囲 -10~+250℃・90%以下(結露なきこと)
保存温度・湿度範囲 常温(40%以下)
外形・寸法 Φ13.2 × 12.6
重量 約6g
超小型プリアンプ TYPE 4053S
特長
プリンアンプが短くなっており、使用時に場所を取らないため、狭い場所での使用に威力を発揮します。
また、バイアス式のマイクロホンと異なり偏極電圧200Vを必要としません。そのため、マイクロホン電源を 必要とせず、プリアンプ駆動用の定電流電源だけで用いる事が出来ます。

● 仕様

口径 1/2インチ
周波数範囲 20Hz-20kHz
供給電源電圧 DC20V
定電流 0.5mA-4mA
出力インピーダンス 約100Ω
コネクタ ミニチュアコネクタ
使用温度・湿度範囲 -10~+50℃・90%以下(結露なきこと)
外形・寸法 Φ12.7 × 25.5
