チャージコンバータ
CA3145

  • 定価:45,000円
ca3145%e2%91%a0

製品について

チャージコンバータは電荷信号を電圧信号に変換する小型のチャージアンプです。

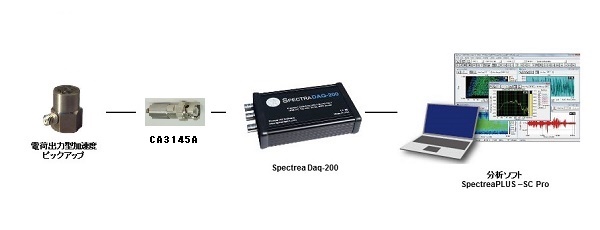

電荷出力型加速度ピックアップの場合、チャージアンプが必要になりますが、FFTアナライザーなどのBNC端子(定電流対応)へ直接接続するこができます。

製品仕様

利得1mV/pC±2.5%(9.75~10.25) 入力信号源静電容量 1000~2000pF
駆動電源電流 2mAの時 at.160Hz
1mV/pC±5.0%(9.50~10.50) 入力信号源静電容量 1000~5000pF
駆動電源電流 2mAの時 at.160Hz
出力インピーダンス500Ω以下
周波数範囲2~50kHz(±3dB以内)
最大出力電圧10Vp-p
DC出力電圧10V±2.0
雑音レベル(入力換算)0.05pCrms以内 入力信号源静電容量 3500pF、
駆動電源電流 2mAの時 at.2~50kHz
入出力位相差180°
使用温度範囲0~+50℃
使用湿度範囲85%RH (結露しない事)
保存温度範囲-20~+80℃
入力信号源絶縁抵抗5000MΩ以上
入力信号源静電容量範囲5000pF以下
本体質量約20g
電源DC18~36V、2.0~20mA定電流
入力コネクタミニチュアコネクタ (ネジ 10-32UNF)
出力コネクタBNCプラグ
本体構造非絶縁
外形・寸法φ15×40(L) mm
外装ケース材質ステンレススチール(SUS303)
